Диаметр трубы является одним из основных параметров при проектировании водяного теплого пола. От него зависят расход теплоносителя, гидравлическое сопротивление контура, нагрузка на циркуляционный насос и равномерность прогрева поверхности. Для большинства бытовых систем применяются трубы из сшитого полиэтилена диаметром 16 или 20 мм. Конкретный размер выбирают с учетом площади помещения, длины контура, шага укладки и характеристик отопительного оборудования.
Почему диаметр трубы имеет значение
Теплоноситель должен проходить по контуру с расчетной скоростью и передавать необходимое количество тепла конструкции пола. При слишком маленьком внутреннем сечении увеличивается гидравлическое сопротивление. Насосу требуется создавать больший напор, а допустимая длина одного контура уменьшается.
Чрезмерное увеличение диаметра также не всегда оправдано. Более крупная труба занимает больше места, требует большей толщины конструкции пола и увеличивает объем теплоносителя. Поэтому размер необходимо подбирать исходя из характеристик конкретной системы, а не использовать максимальный доступный диаметр.
Труба диаметром 16 мм
Диаметр 16 мм является наиболее распространенным вариантом для теплого пола в частных домах и квартирах, где устройство водяной системы допускается проектом. Такая труба достаточно гибкая, удобно укладывается с небольшим шагом и позволяет создавать контуры необходимой конфигурации.
Она подходит для большинства жилых помещений стандартной площади. При правильном расчете насос обеспечивает необходимый расход без чрезмерного увеличения давления. Дополнительным преимуществом является широкий выбор коллекторов и соединительных элементов для данного размера.
При использовании трубы 16 мм необходимо ограничивать длину отдельного контура. Точное допустимое значение зависит от внутреннего диаметра, расхода теплоносителя и параметров насоса. Делать слишком длинную петлю не рекомендуется, поскольку сопротивление увеличивается и регулировка становится сложнее.
Когда применяется диаметр 20 мм
Труба диаметром 20 мм имеет большее внутреннее сечение и создает меньшее сопротивление движению воды при одинаковой длине. Она может применяться для более протяженных контуров или в системах, где требуется повышенный расход теплоносителя.
При этом увеличивается минимальный радиус изгиба и усложняется укладка с небольшим шагом. Для обычных жилых комнат использование такого диаметра часто не требуется. Он применяется преимущественно тогда, когда это предусмотрено гидравлическим расчетом.

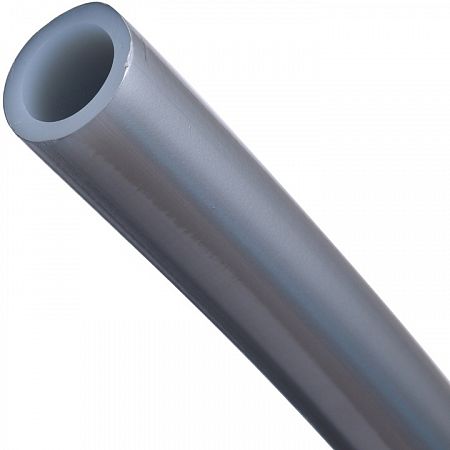

Перед покупкой необходимо определить длину каждого контура и требуемый расход, после чего подобрать подходящие трубы из сшитого полиэтилена с учетом диаметра, толщины стенки и допустимых рабочих параметров.
Как длина контура связана с диаметром
Чем длиннее труба, тем больше сопротивление движению теплоносителя. Поэтому площадь помещения желательно разделять на несколько контуров, если один контур получается чрезмерно длинным.
Несколько сопоставимых по длине петель проще балансировать на коллекторе. Это позволяет обеспечить более равномерный расход воды и избежать ситуации, при которой один участок пола прогревается значительно лучше другого.
При проектировании также учитывается расстояние от коллектора до отапливаемой зоны. Подводящие участки входят в общую длину контура и влияют на его гидравлические характеристики.
Как влияет шаг укладки
Диаметр нельзя рассматривать отдельно от шага между соседними участками трубы. Чем меньше шаг, тем больше длина трубы требуется для отопления одинаковой площади.
В зонах с повышенными теплопотерями расстояние между трубами обычно уменьшают. Это может быть участок возле наружной стены или большого окна. В центральной части помещения шаг может быть больше, если расчетная тепловая нагрузка это допускает.
При уменьшении шага возрастает общая длина контура. Если она становится слишком большой, помещение разделяют на несколько отдельных петель, подключенных к коллектору.
Что учитывать кроме диаметра
Для теплого пола имеет значение не только размер трубы. Необходимо проверить допустимую рабочую температуру, давление и наличие защиты от проникновения кислорода. Кислородный барьер снижает поступление кислорода в теплоноситель и уменьшает риск коррозии металлических элементов системы.
Труба должна сохранять гибкость и выдерживать необходимый радиус изгиба. Контур внутри стяжки рекомендуется выполнять цельным, без промежуточных соединений. Все соединительные элементы размещаются в доступной зоне около коллектора.
Как выбрать оптимальный размер
Для большинства бытовых систем теплого пола рациональным выбором является труба диаметром 16 мм. Она удобна в монтаже и подходит для стандартных контуров жилых помещений. Диаметр 20 мм имеет смысл применять при повышенном расходе теплоносителя, большой длине линии или наличии соответствующего проектного расчета.
Окончательный выбор выполняется после определения тепловой нагрузки помещения, шага укладки, длины каждого контура и возможностей циркуляционного насоса. Такой подход позволяет получить равномерный прогрев пола без избыточного сопротивления и неоправданного увеличения стоимости системы.
